2023년 10월 24일 미국 FCC는 무선충전제품에 대한 요구사항 KDB 680106 D01 Wireless Power Transfer v04를 발표하였으며, 최근 2년간 TCB workshop에서 제시한 지침 요구사항을 통합하였습니다.  자세한 내용은 다음과 같습니다.

무선충전제품 KDB 680106 D01 주요 업데이트 내용 ：

업데이트 1：

무선 충전제품 관련 FCC 인증 규정은 FCC Part15C§15.209이며 제품의 사용 빈도는 Part15C§15.205(a)의 범위에 부합해야 합니다. 즉, Part15에 따라 승인된 장비는 90-110kHz 대역에서 작동하면 안됩니다. 제품은 법규의 요구사항을 만족시키는 것 외에, KDB680106의 조건도 따라야 합니다.

업데이트 2：
2023년 10월 24일 발표된 새로운 무선충전제품의 KDB(KDB680106 D01 Wireless Power Transfer v04)에 따르면, 아래의 조건을 충족하지 못하면 ECR을 거쳐야 합니다! (즉 테스트 전 lab inquiry) 신청자는 KDB의 지침에 따라 FCC의 승인을 받기 위해 FCC에 공식 신청을 하여 권한을 받는 것입니다.

단, 제품이 아래의 모든 조건을 모두 만족시키는 경우에는 면제됩니다：

（1） 전력 전송 주파수가 1 MHz 미만 ；

（2） 각 방출 소자(예: 코일)의 출력이 15W 이하 ；

（3） 최대 허용 하중을 제공하는 시험 주변부와 송신기 사이의 물리적 접촉(즉, 송신기와 주변기기 케이스 표면은 직접 접촉해야 함)；

（4） §2.1091-모바일 노출 조건만 적용 가능(즉, 이 규정은 §2.1093-휴대용 노출 조건을 포함하지 않음)；

（5） 무선 주파수 노출 테스트 결과는 반드시 제한된 수치에 부합해야 함 ；

（6） 1개 이상의 충전구조를 가져야 한다. 예를 들어 1개 장비에 5W 출력의 코일 3개 또는 15W 출력의 코일 1개를 사용할 수 있으며, 이 경우 2가지 상태를 모두 테스트하고 , 테스트 결과는 조건(5)을 충족한다.

위 내용 중 하나라도 부합되지 않으면 ECR을 거쳐야 합니다. 즉 무선충전이 휴대용 기기라면 ECR을 거쳐야 하며 다음 정보를 제공해야 합니다：

-WPT의 작동 빈도

-WPT 코일당 출력

-RF 노출 규정 준수 정보를 포함한 모바일 또는 휴대용 장치의 작동 시나리오 시연

-WPT 송신기로부터의 최대 거리

업데이트 3：

무선 충전 장치의 WPT에 대해 전송 거리 ≤1m 및 >1m에 대한 장치 요구 사항을 정의합니다.

A. WPT 전송거리 ≤ 1m이며, 이 KDB 요건에 부합하는 경우 KDB 자문을 제출할 필요가 없습니다.

B. WPT 전송 거리가 1m 이하이고 이 KDB 요구 사항이 충족되지 않으면 FCC에 KDB 신청하여 승인을 받아야 합니다.

C. WPT 전송거리 > 1m인 경우 FCC에 KDB 신청하여 승인 받습니다.

업데이트 4：

무선충전설비 WPT가 FCC PART 18 또는 Part 15C 규정에 따라 허가된 경우, FCC SDoC 또는 FCC ID Certification 절차에 따라 FCC에 KDB 신청하며, 동의를 얻은 후에만 유효한 승인으로 간주됩니다.

업데이트 5：

무선 주파수 노출 테스트의 경우 필드 강도 프로브가 충분히 작지 않으면(프로브 감지 요소의 중심은 프로브 외부 표면에서 5mm 이상) 3.3장의 요구 사항에 따라 0mm의 결과를 계산해야 하며 2cm 및 4cm 부분에 대해 각 테스트 결과가 30%의 편차 이내인지 계산해야 합니다. 필드 강도 프로브가 테스트 거리 요구 사항을 충족하지 않는 경우 공식 계산 방법 및 모델 평가 방법을 제공합니다. 그리고 이 결과는 TCB 인증 단계에서 PAG를 진행해야 합니다.

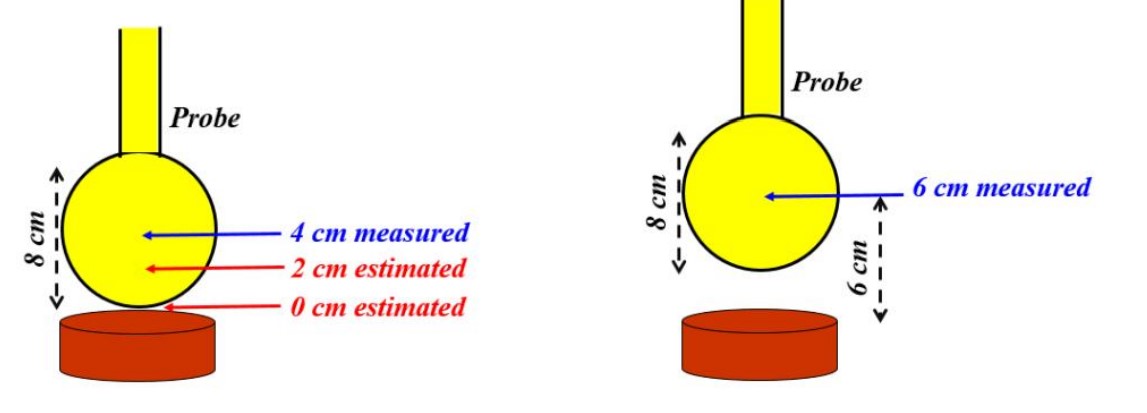

그림 1: WPT 장비(적색/갈색)에 가까운 지점의 프로브 측정 예시

프로브 반경이 4cm²이므로 측정 가능한 필드가 장비에서 가장 가까운 점은 표에서 4cm²입니다.（ 이 예에서는 프로브 교정이 센서 소자 구조의 중심임을 의미한다고 가정하고, 이 예에서는 구체이고 반지름은 4 센티미터입니다. ） 0cm²와 2cm²의 데이터는 모델을 통해 추정되어야 하며, 그 후 4cm²와 6cm²의 실제 측정과 비교하여 동일한 모델을 검증해야 합니다.

업데이트 6：

거리가 1M를 초과하지 않는 하중에 전력을 공급하는 WPT 송신기의 경우, 다중 복사 구조를 갖는 WPT 설계의 경우 그림 3과 같이 하중의 거리를 고려하여 수신기와 가장 가까운 송신 구조 사이에서 측정해야 합니다.

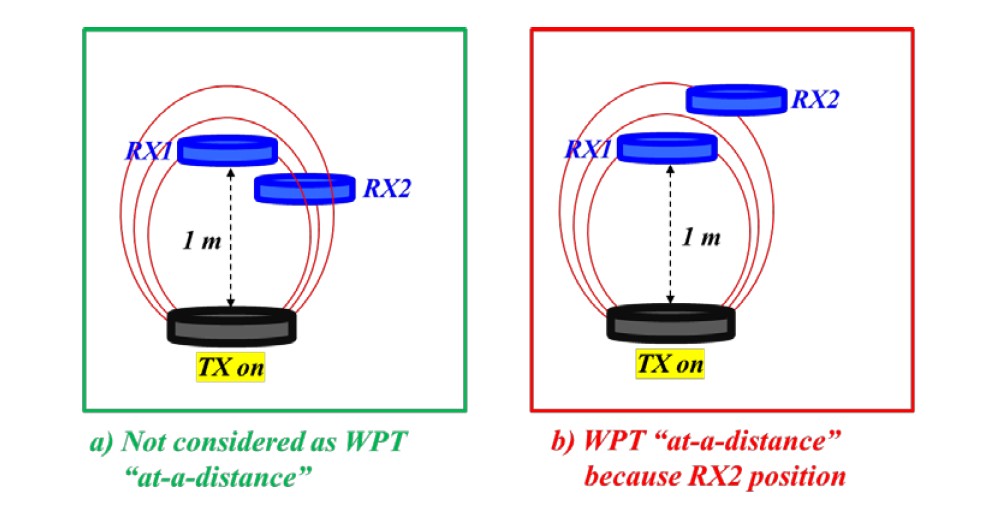

그림 2

a) 다중 수신기 시스템(여기서는 두 개의 수신기,  RX1 및 RX2 로 표시)의 경우, 1미터거리 제한은 충전 과정에 관련된 모든 수신기에 적합해야 합니다.

b) 무선 충전 장치 WPT 시스템은 RX2가 송신기에서 1미터 이상 떨어져 있을 때 작동하기 때문에 "원거리" 시스템으로 간주됩니다.

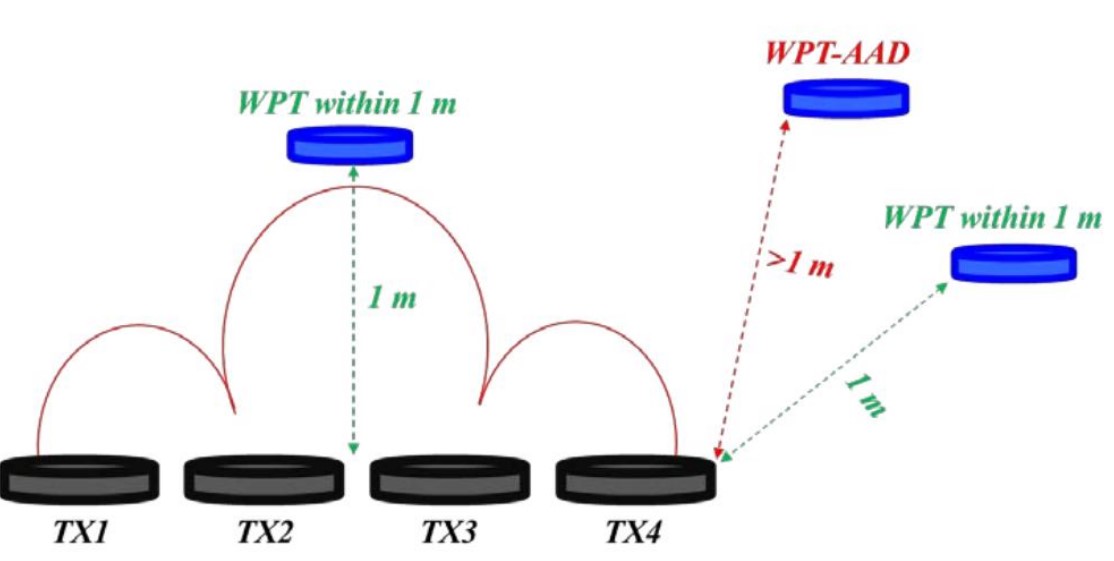

그림 3

다중 코일 송신기 시스템의 경우, 1미터거리 제한은 가장 가까운 코일 가장자리부터 측정합니다. 1미터 이내의 WPT운행 하중은 녹색글씨로 표시되고 하중이 1미터 이상(빨간색)의 전력을 공급할 수 있는 경우는 "원거리"로 간주합니다.

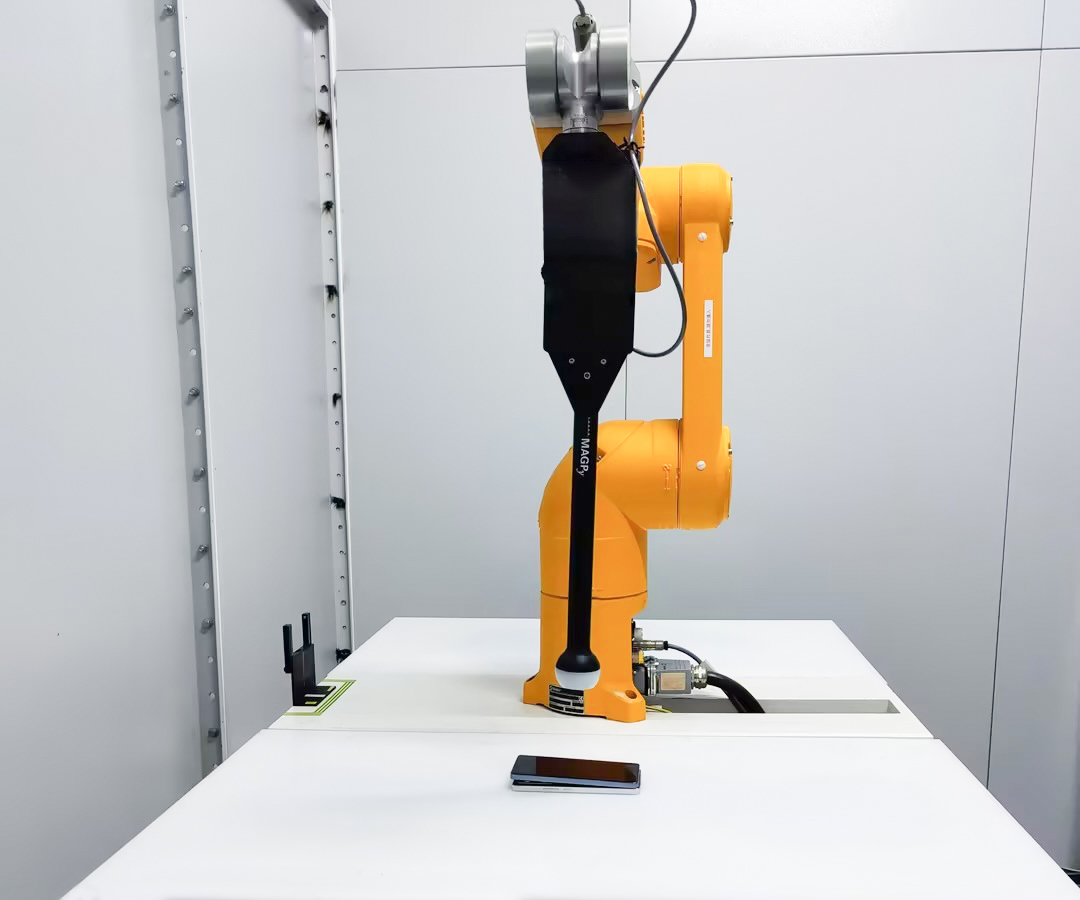

BACL은 중국에서 처음으로 캐나다 SPR-002 Issue 2 October 2022를 획득한 시험소입니다.  세계 유일의 WPT 최신 캐나다와 FCC 요구사항을 지원하는 SPEAG사의 DASY8/6 로봇팔에 설치할 수 있는 최신 시스템 MAGPyV2 을 도입했습니다. SPEAG의 MAGPyV2는 또한 탐색봉을 매우 얇게 재설계하여 스캔을 방해하지 않고 임의의 위치에 설치할 수 있습니다. 동시에 첫 버전에 비해 DASY8/6의 WPT 모듈 V2.0의 기능이 크게 향상되어 거의 8배정도 빨라져 30분정도만 소요됩니다. 그리고 펄스 및 다중 주파수 신호의 평가를 수행하는 자기장 인가 전기장에 대한 총 필드 평가를 제공합니다.
